最易懂的交换机二层转发原理详解

二层转发是局域网通信的核心基础。无论是家庭环境中电脑连接打印机，还是企业内网中各类设备的互通，其背后都依赖于二层转发机制。

二层转发，全称为数据链路层转发。由于数据链路层位于 OSI 网络七层模型的第二层，因此得名。实现这一功能的主要网络设备是交换机。其基本原理是：交换机根据数据帧中的目标 MAC 地址，结合设备自身的 MAC 地址表，将数据帧从指定接口转发出去。

理解二层转发，需把握两个核心前提：

1. 作用范围有限：仅作用于同一个局域网内，无法实现跨网段通信。

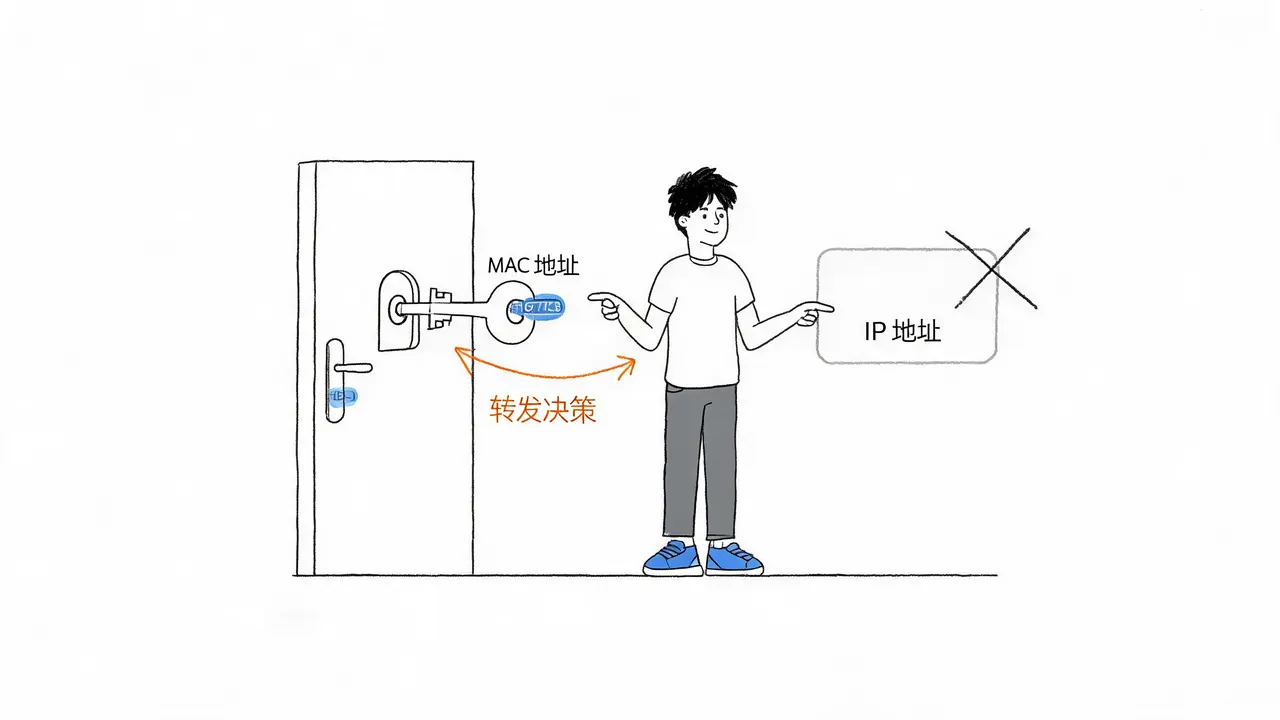

2. 决策依据独立：转发决策完全不依赖 IP 地址，仅查看数据链路层的 MAC 地址。

这是二层转发最本质的特征，也是其与三层转发（路由转发）的核心区别。为了清晰阐述这一过程，我们将二层转发分为四个阶段进行解析。

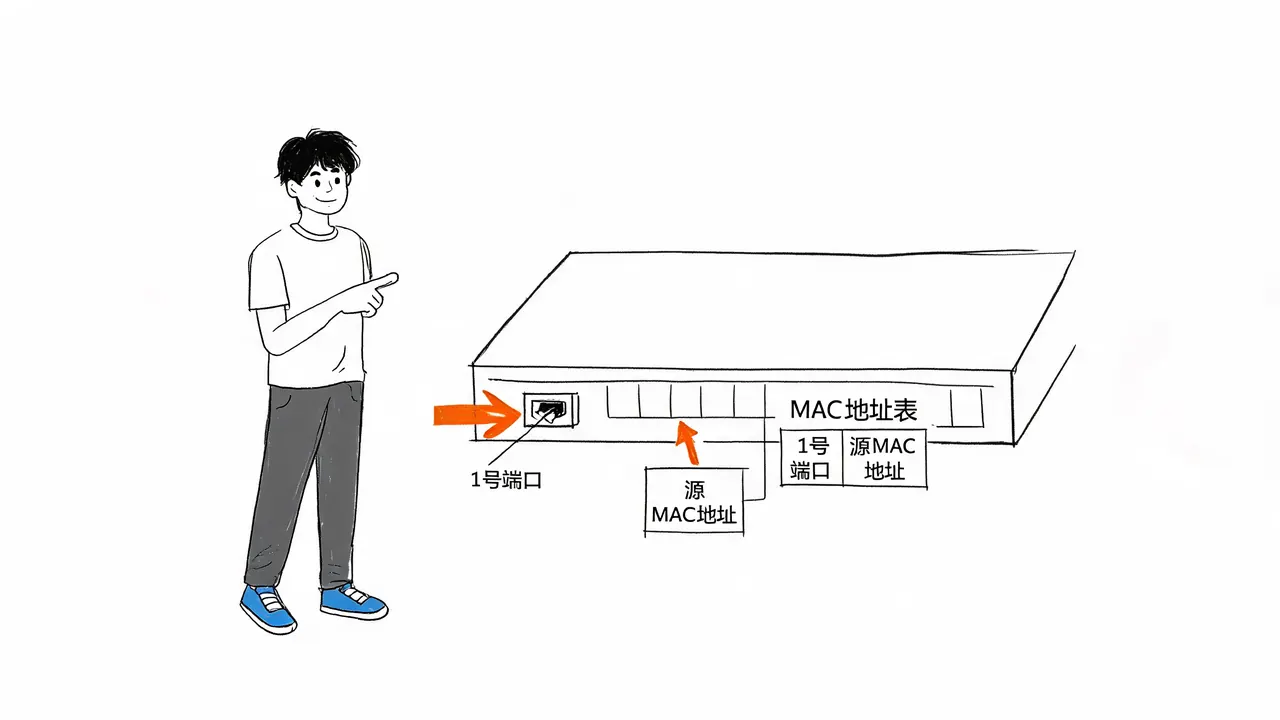

第一阶段：MAC 地址表的构建与自学习

交换机内部拥有一块高速存储区域，称为 CAM 表（Content Addressable Memory），即我们常说的 MAC 地址表。这张表是交换机进行转发的依据。

关键点在于，这张表最初是空的，且不需要人工配置，而是通过“自学习”机制动态生成的。

当数据帧从交换机的某个端口（例如 1 号端口）进入时，交换机并不会立即关心该数据包要发给谁，而是首先关注“是谁发的”。它会解析数据帧头部的源 MAC 地址（假设为 MAC A），并立即在表中记录一笔：

1 号端口 连接着 MAC A

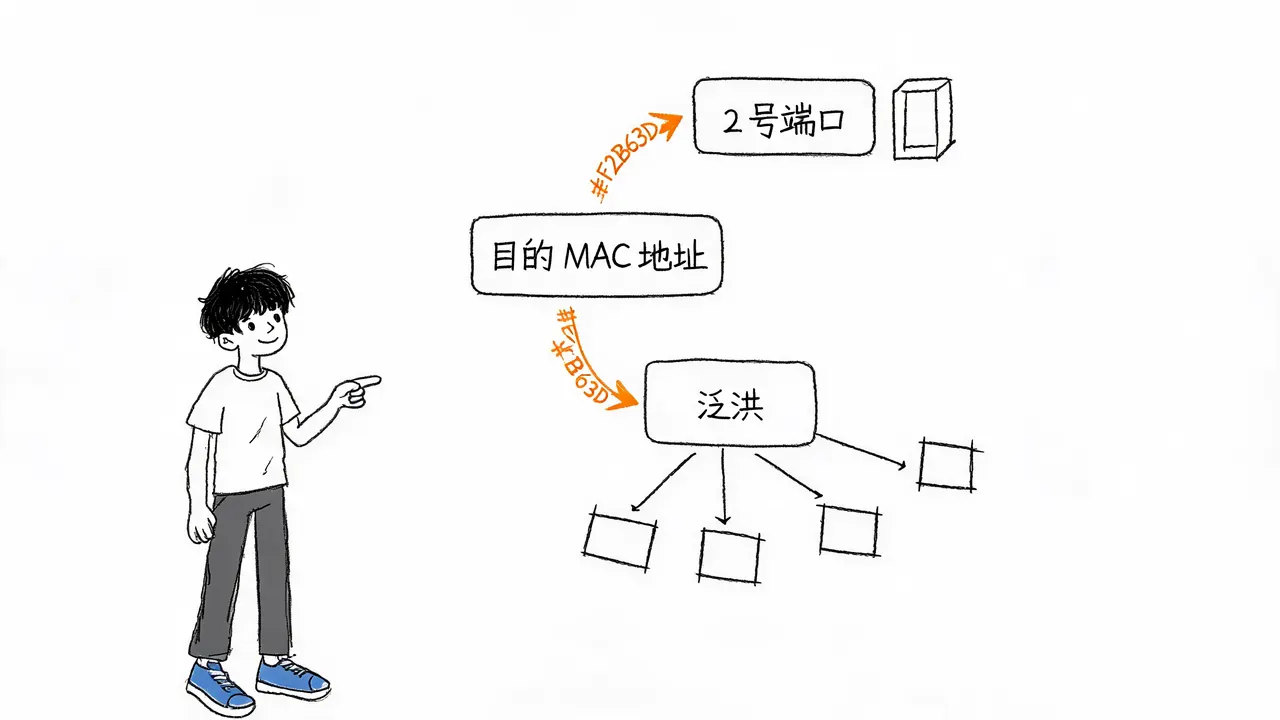

第二阶段：查找与转发

记录完源 MAC 地址后，交换机开始处理“发给谁”的问题。它读取数据帧头部的目的 MAC 地址，此时会出现两种情况：

1. 命中（已知单播）

如果目的 MAC 地址已经在 MAC 地址表中有记录（例如目的 MAC B 对应 2 号端口），交换机将根据查找结果，将数据帧直接发送到 2 号端口。这种点对点转发效率极高。

2. 未知单播（泛洪）

如果表中查不到该目的 MAC 地址，交换机不会丢弃数据，而是采取一种“暴力”手段——泛洪（Flooding）。

• 交换机会将该数据帧复制多份。
• 发送给除了入端口以外的所有其他端口。

注意：泛洪通常针对未知单播帧。若数据帧的目的 MAC 地址为全 F（FF:FF:FF:FF:FF:FF），则代表广播帧，同样会触发泛洪，发送给局域网内所有设备。

第三阶段：响应与表项更新

如果刚才发生了泛洪，局域网内的所有设备都会收到这个数据包。但是：

• 只有拥有该目的 MAC 地址的设备才会解包并处理数据。
• 其他设备发现 MAC 地址不匹配，会自动丢弃该帧。

当目标设备做出回应时，其回信数据帧会进入交换机的某个端口。此时，交换机重复第一阶段的逻辑：

1. 学习回信设备的源 MAC 地址。
2. 记录该设备所在的端口。

至此，原本空荡荡的 MAC 地址表得到了补全。后续的通信将全部转变为精准的点对点转发，不再需要泛洪，从而大幅降低网络负载。

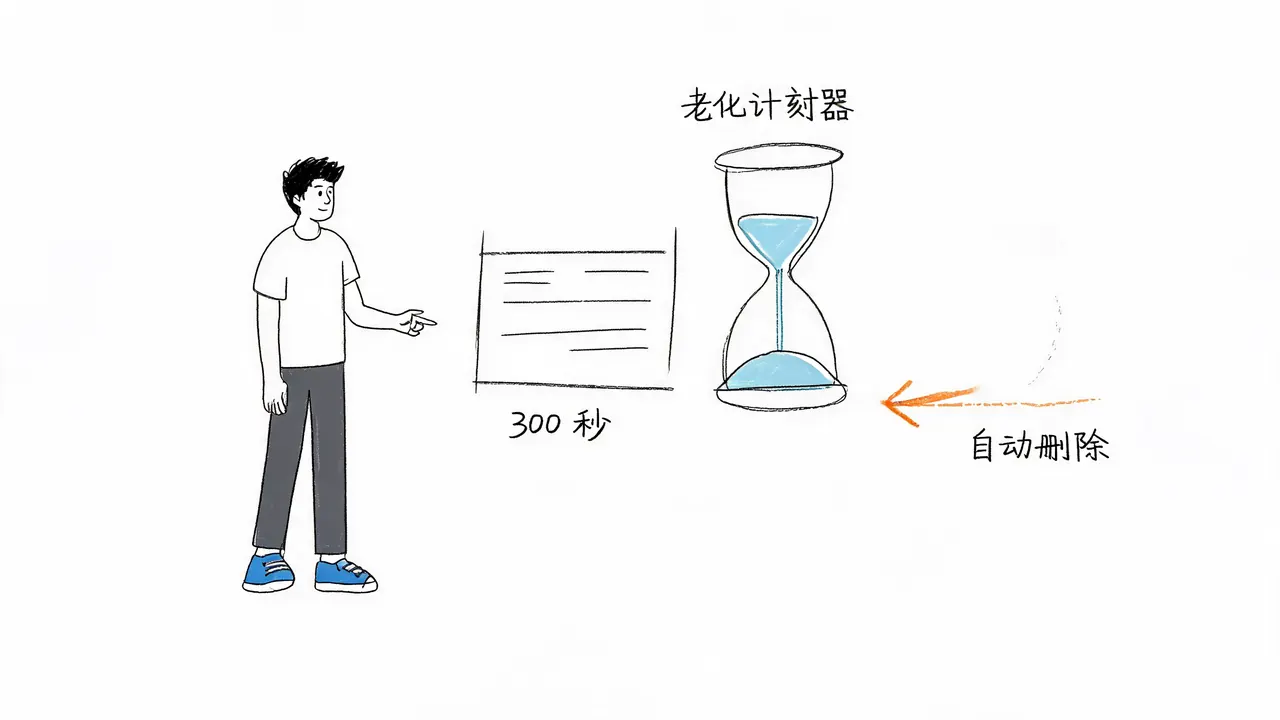

第四阶段：表项的维护与老化

网络设备可能会移动、更换或下线。为了防止 MAC 地址表无限膨胀或记录错误信息，交换机引入了**老化计时器（Aging Timer）**机制。

• 动态老化：每一个动态学习到的表项都有一个倒计时，通常为 300 秒。如果在倒计时结束前，该端口没有再次收到来自该 MAC 地址的数据包，交换机就会认为该设备已下线，自动删除该记录。
• 静态绑定：除了动态学习，管理员还可以手动配置静态 MAC 地址表条目。静态条目的特点是无老化时间、永久有效。这适用于需要固定绑定的场景，或用于防止 MAC 地址欺骗攻击。

总结

交换机的二层转发逻辑可以概括为以下三句话：

1. 收包先学：收到数据包，先学习源 MAC 地址并记录端口。
2. 查表转发：查找目的 MAC 地址，查到则精准转发，没查到则全网泛洪。
3. 定时清理：通过老化机制清理无效记录，确保表格的实时性和准确性。

二层转发是局域网通信的基础，具有高速、无连接、不依赖 IP 地址的特点。它与三层转发协同工作，共同支撑起整个网络的通信架构。

下期我们将介绍三层转发及路由器的转发原理，敬请期待。
