硬核拆解 TCP 的三次握手与四次挥手

掌握 TCP 协议是网络故障排查与技术面试中的核心能力。TCP（Transmission Control Protocol，传输控制协议）位于 OSI 七层模型的第四层——传输层。其核心任务是在不可靠的 IP 网络层之上，构建一个可靠的、面向连接的、字节流传输通道。

本文将深入拆解 TCP 的报文结构，并详细解析连接建立（三次握手）与连接断开（四次挥手）的底层逻辑与设计原理。

TCP 报文头部核心字段

要理解 TCP 协议，首先需了解其数据包结构。一个 TCP 报文段由头部和数据两部分组成，头部通常为 20 字节，包含控制 TCP 工作的关键信息。以下是五个核心字段：

TCP Header Structure

  1. 源端口与目的端口（Source/Destination Port）

    • 各占 2 字节。
    • IP 地址解决“数据发给哪台主机”的问题，而端口号解决“数据发给主机上的哪个进程”的问题。

  2. 序列号（Sequence Number, seq）

    • 占 4 字节。
    • TCP 将数据视为无结构的字节流，每个字节都有编号。序列号指本报文段所发送数据的第一个字节的序号。
    • 作用：解决网络包乱序问题，确保数据按序重组。

  3. 确认号（Acknowledgement Number, ack）

    • 占 4 字节。
    • 表示期望收到对方下一个报文段的第一个数据字节的序号。
    • 若确认号为 $N$，代表前 $N-1$ 个字节均已正确接收，下一次期望收到序列号为 $N$ 的数据。
    • 作用：实现可靠传输的核心机制。

  4. 标志位（Flags）

    • 包含多个比特位，其中关键标志位如下：
      • SYN：用于建立连接。
      • ACK：表示确认号字段有效，接收方需关注。
      • FIN：用于关闭连接。
      • RST：用于重置异常连接。

  5. 窗口大小（Window Size）

    • 告知对方接收缓冲区还能容纳多少字节的数据。
    • 作用：实现流量控制的基础。

三次握手：建立可靠连接

三次握手的本质并非简单的“打招呼”，而是通信双方交换并确认彼此的初始序列号，确保双方的发送与接收能力均正常。

握手过程详解

  1. 第一次握手：客户端发送 SYN

    • 客户端随机生成初始序列号 $X$，填入序列号字段，将 SYN 标志位置为 1。
    • 客户端进入 SYN_SENT 状态。

  2. 第二次握手：服务端发送 SYN + ACK

    • 服务端收到 SYN 后，随机生成自己的初始序列号 $Y$。
    • 构造报文：SYN=1，ACK=1。
    • 序列号填入 $Y$，确认号填入 $X+1$（意为：我已收到你的 $X$，期待你发送 $X+1$）。
    • 服务端进入 SYN_RCVD 状态。

  3. 第三次握手：客户端发送 ACK

    • 客户端收到服务端的响应，检查确认号是否为 $X+1$。
    • 无误后，发送确认报文：ACK=1，序列号为 $X+1$，确认号为 $Y+1$（意为：我已收到你的 $Y$，期待你发送 $Y+1$）。
    • 至此，连接进入 ESTABLISHED 状态，握手完成。

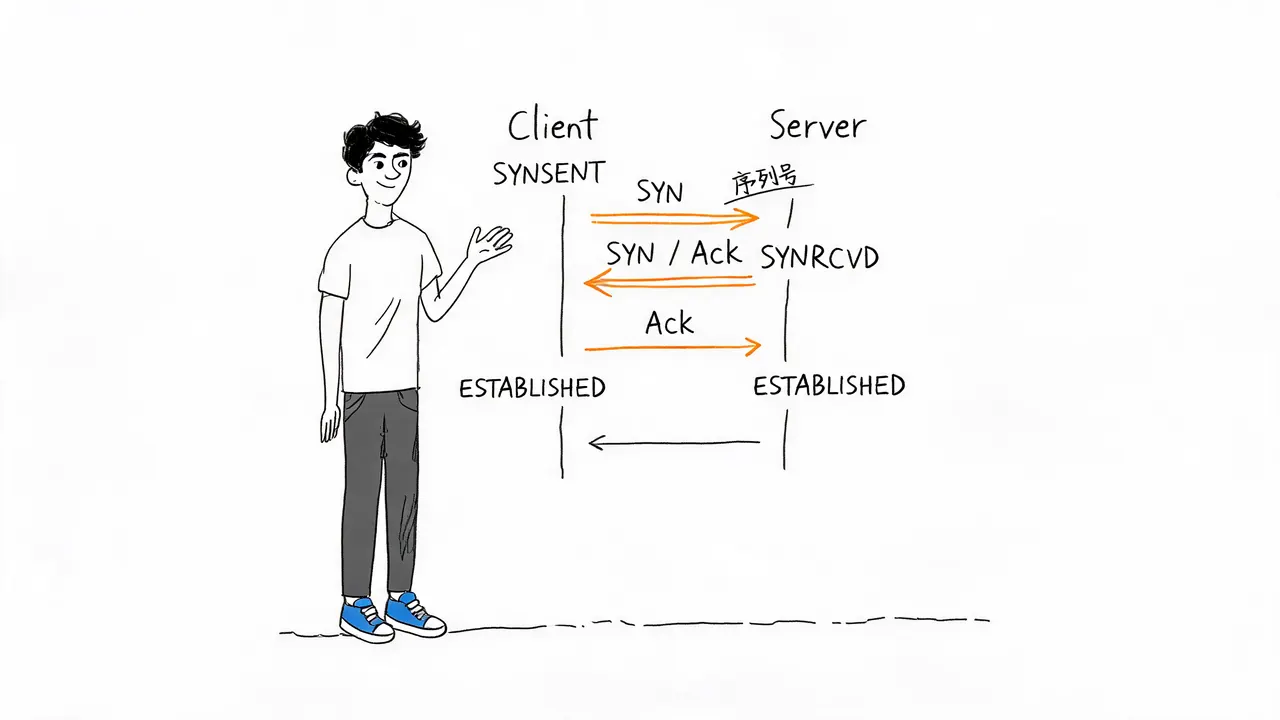

Three-Way Handshake

为什么必须是三次？

  • 双向验证：三次握手确保了双方的发送能力和接收能力都经过了双向验证，且初始序列号均得到确认。
  • 两次握手的缺陷：若仅两次握手（客户端发 SYN，服务端回 SYN+ACK），客户端虽确认了自己能发能收，但服务端无法确认客户端是否收到了自己的 SYN+ACK。服务端无法确定客户端是否具备接收能力，可能导致资源浪费或连接状态不一致。
  • 四次多余：三次已足以让双方状态达成一致，增加次数只会浪费网络资源。

四次挥手：断开连接

TCP 是全双工协议，客户端关闭发送通道并不代表服务端也要立即关闭。服务端可能仍有数据需发送给客户端，因此断开连接需要四次交互。

挥手过程详解

  1. 第一次挥手：客户端发送 FIN

    • 客户端发送 FIN 报文，序列号为 $U$，进入 FIN_WAIT_1 状态。
    • 含义：客户端无数据可发，申请关闭发送通道。

  2. 第二次挥手：服务端回复 ACK

    • 服务端回复 ACK 报文，确认号为 $U+1$，进入 CLOSE_WAIT 状态。
    • 注意：此时连接处于半关闭状态。客户端不能发数据，但能收数据；服务端仍可继续发送未发完的数据。

  3. 第三次挥手：服务端发送 FIN

    • 等服务端数据发送完毕，发送 FIN 报文，序列号为 $W$，进入 LAST_ACK 状态。

  4. 第四次挥手：客户端回复 ACK

    • 客户端回复 ACK 报文，确认号为 $W+1$，进入 TIME_WAIT 状态。
    • 服务端收到 ACK 后，彻底关闭连接。

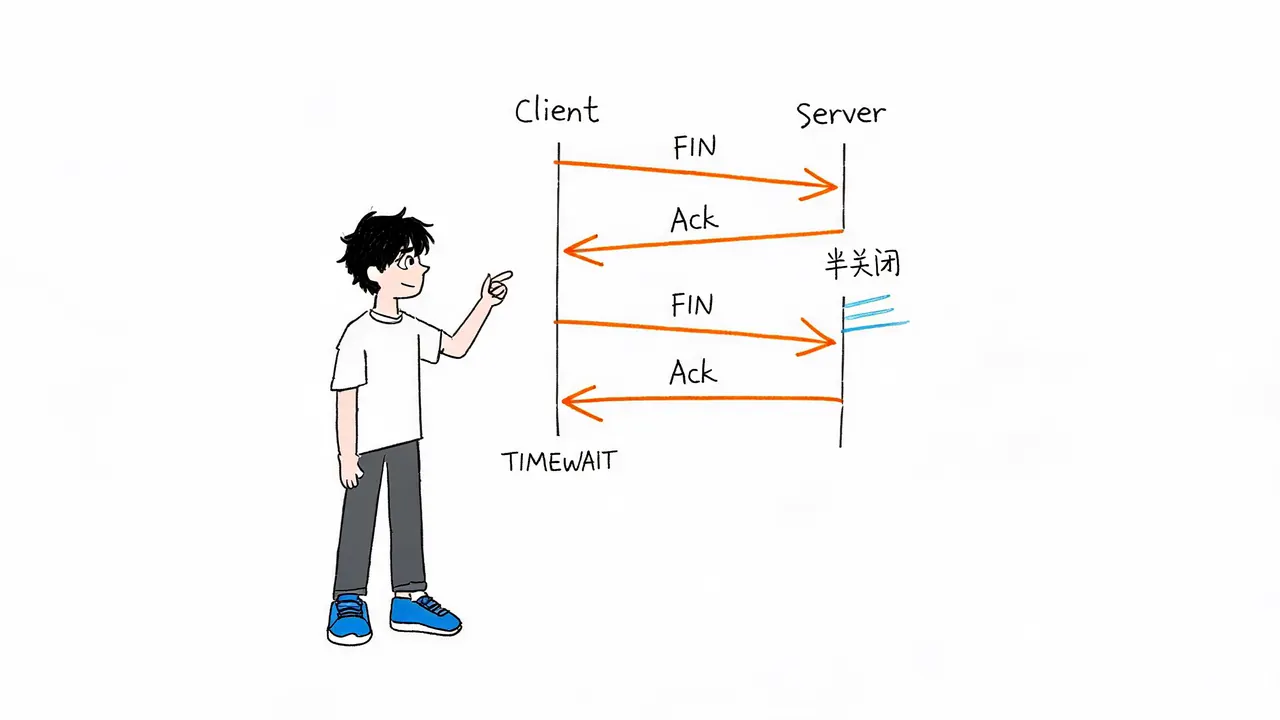

Four-Way Wave-Off

硬核知识点：为何需要 TIME_WAIT 状态？

客户端在发送最后一个 ACK 后，不能立即关闭，必须等待 2 倍 MSL（Maximum Segment Lifetime，最大段生存期）的时间。原因如下：

  1. 确保服务端收到最后的 ACK

    • 客户端发送的第四次 ACK 可能在网络中丢失或损坏。
    • 若客户端立即释放资源，当服务端因未收到 ACK 而重传 FIN 时，客户端将无法响应，导致服务端无法正常关闭连接。
    • 等待 2MSL 可确保服务端收到 ACK，或让服务端的重传 FIN 超时后自行关闭。

  2. 防止旧连接的数据干扰新连接

    • 四次挥手完成后，网络中可能仍残留旧连接的数据包。
    • 若客户端立即释放资源并复用相同的四元组（源IP、源端口、目的IP、目的端口）建立新连接，残留的旧数据包可能被误认为是新连接的数据，导致不可预知的错误。
    • 等待 2MSL 可确保网络中所有旧连接的数据包均已消失，从而安全地复用端口。

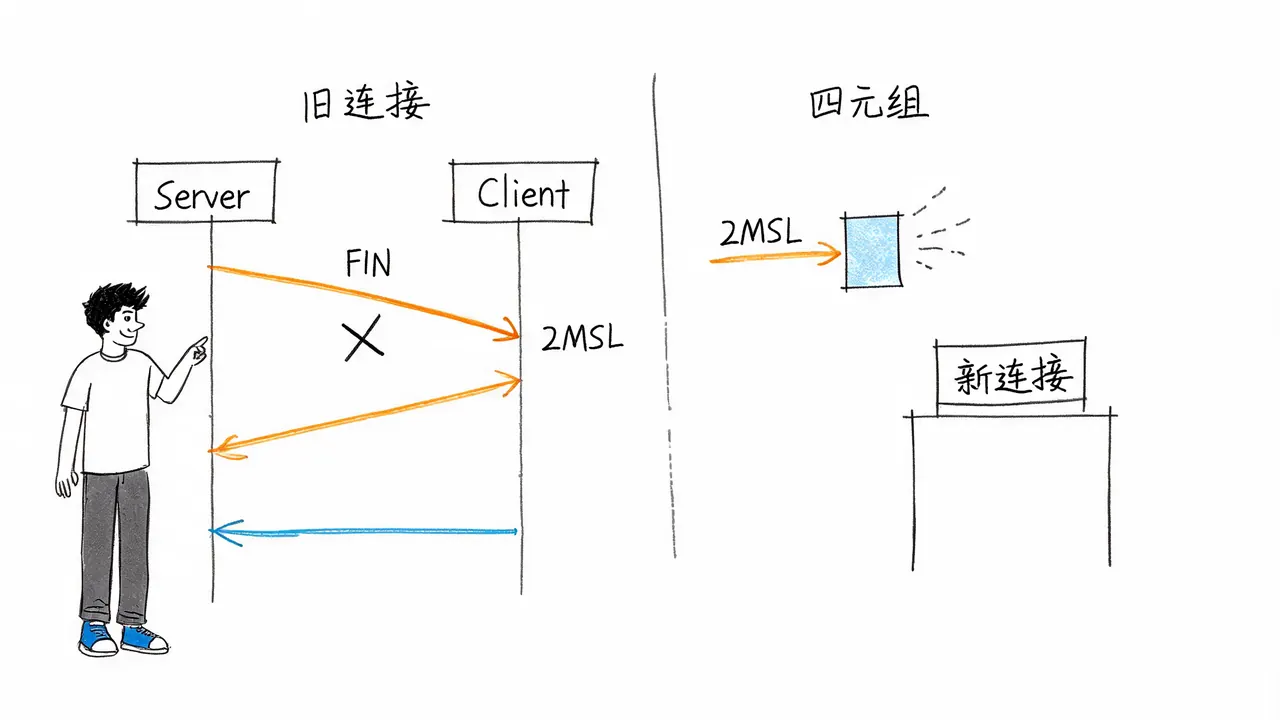

TIMEWAIT Mechanism

总结

本文详细解析了 TCP 协议的核心机制：

  • 报文结构：通过序列号、确认号、标志位等字段实现可靠传输。
  • 三次握手：通过三次交互交换初始序列号，确保双方收发能力正常。
  • 四次挥手：因全双工特性，需分步关闭发送与接收通道，并通过 TIME_WAIT 状态保障连接彻底关闭及网络环境清洁。

掌握这些底层原理，将有助于你在面对网络故障排查及技术面试时游刃有余。后续我们将继续探讨 TCP 的可靠传输机制及流量拥塞控制。
